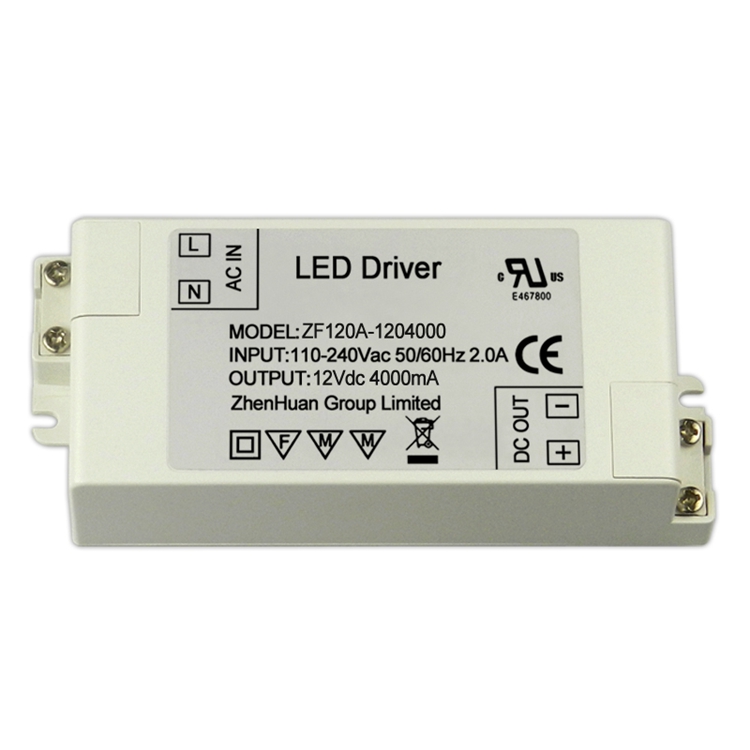

在當前生活中，為了節能省電，LED得到了很大的推廣，但LED都需要有個電源驅動，其好壞會直接影響LED的壽命，因此如何做好一個LED驅動電源是LED電源設計者的重中之重。
1.驅動電路直接影響壽命
我們所說的LED驅動包括數字驅動和模擬驅動兩類，數字驅動指數字電路驅動，包括數字調光控制，RGB全彩變幻等。模擬驅動指模擬電路驅動，包括AC恒流開關電源，DC恒流控制電路。驅動電路由電子元件組成，包括半導體元件，電阻，電容，電感等，這些元件都有使用壽命，任何一個器件失效都會導致整個電路的失效或者部分功能失效。
2.散熱問題
LED為冷光源，工作結溫不能超過限值，設計時還要留一定余量。整個燈具的設計要考慮外形美觀，安裝方便，配光，散熱等很多問題，要在眾多因素中尋找平衡點，這樣整體的燈具才是最好的。有些LED燈具設計師對電源了解不多，給LED的散熱空間較大，給電源的散熱空間較小。一般是設計好燈具后在找合適的電源來配套，這樣就給電源的配套帶來一定的難度。經常碰到因燈具內部空間較小或者內部溫度較高，而且成本控制較低，無法配到合適電源。在設計中要綜合考慮LED的散熱和電源的散熱，整體控制燈具的溫升，這樣才能設計出較好的燈具。
3.電源設計中的問題
A. 功率設計。雖然LED光效高，但是還有80-85%的熱能損耗，致使燈具內部有20-30%（$10.6626)度的溫升，如果室溫25度情況，燈具內部就有45-55度，電源長時間在高溫環境下工作，要保證壽命就必須加大功率余量，一般留到1.5-2倍的余量。
B. 元件選型。燈具內部溫度45-55度情況下，電源內部溫升還有20度左右，則元件附件的溫度要達到65-75度。有些元件在高溫情況參數會偏移，還有些壽命會縮短，所以器件要選擇能在較高溫度長時間使用的，特別注意電解電容和導線。
C. 電性能設計。開關電源針對LED的參數設計，主要是恒流參數，電流的大小決定LED的亮度，如果批量電流誤差較大，則整批燈的亮度不均勻。而且溫度的變化也能使電源輸出電流偏移。一般是批量誤差控制在±5%以內，才能保證燈的亮度一致。LED的正向壓降有偏差，電源設計的恒流電壓范圍要包含LED的電壓范圍。
D. PCB布板設計。LED燈具留給電源的尺寸較?。ǔ鞘请娫赐庵茫?，所以在PCB設計上要求較高。安全距離要留夠，要求輸入和輸出隔離的電源，一次側電路和二次側電路要求耐壓1500-2000VAC, 在PCB上至少要留夠3MM的距離。如果沒有空間保證安全距離情況下就要利用其他措施保證絕緣，比如在PCB上打孔，加絕緣紙，灌封絕緣膠等。另外布板還要考慮熱量均衡，發熱元件要均勻分布，不能集中放置，避免局部溫度升高。電解電容遠離熱源，減緩老化，延長使用壽命。
E. 使用參數。電源在選擇上主要看恒流和恒流的電壓范圍。恒流值選擇為LED的標準電流偏下。電壓范圍的選擇要適中，盡量不要選擇較大范圍，避免功率的浪費。
